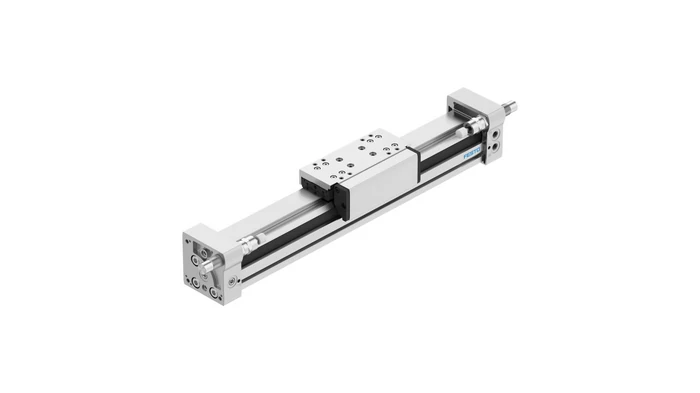

Бесштоковые пневмоцилиндры SmartLine: компактность и эффективность в каждом движении

Иллюстрация / Фото: из отрытых источников

Бесштоковые пневмоцилиндры: инновационное решение для промышленной автоматизации

Современное производство требует не только надежных, но и гибких решений для точного и быстрого перемещения. Именно такими являются бесштоковые пневмоцилиндры, также известные как линейные приводы. Они обеспечивают длительный ход при компактных размерах, что делает их незаменимыми в автоматизации транспортировки, резки, позиционирования и других задач.

Содержание

1. Что такое линейные бесштоковые приводы.
2. Преимущества пневмоцилиндров SmartLine.
3. Конструкция и технические особенности.
4. Варианты исполнения SmartLine.
5. Применение бесштоковых цилиндров в промышленности.
6. Личный опыт использования линейных цилиндров.
7. Транспортировка и хранение.
8. Сравнение с альтернативами.
9. Заключение.

Что такое линейные бесштоковые приводы

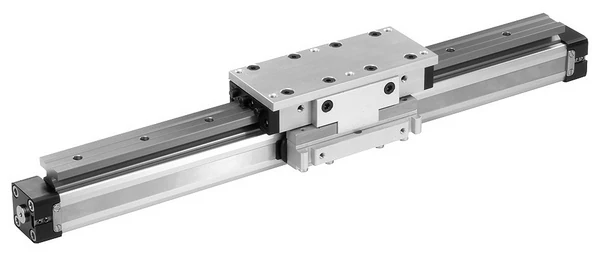

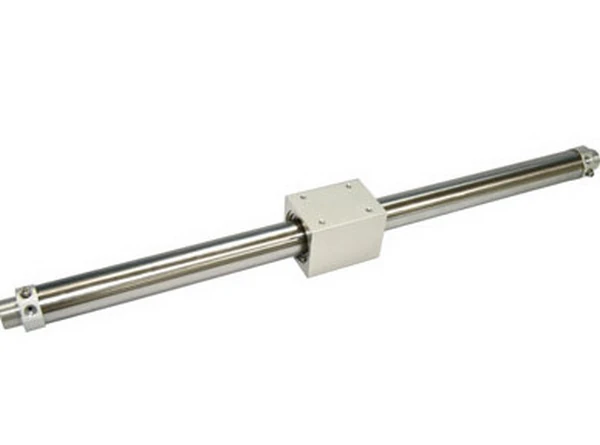

Линейные приводы — это пневмоцилиндры, в которых перемещение рабочего элемента (каретки) осуществляется без штока. Вместо этого поршень внутри цилиндра соединён с внешней кареткой механически, магнитно или через гибкие соединения. Такое решение позволяет добиться максимально возможного хода на ограниченном пространстве.

Обратите внимание, серия SmartLine — это результат более чем полугодовой инженерной разработки, включая тестирование, обучение персонала и внедрение. Продукты производятся в Украине с возможностью изготовления в срок от 24 до 48 часов. Поддерживаются диаметры от Ø16 до Ø63 мм, длина хода — до 6000 мм.

Преимущества пневмоцилиндров SmartLine

• Компактность — отсутствие штока экономит пространство, упрощает конструкцию установки.
• Длинный ход — возможен рабочий ход до 6000 мм при минимальной длине самого цилиндра.
• Универсальность — подходит для задач резки, перемещения, позиционирования.
• Модульная конструкция — лёгкая адаптация под требования заказчика.
• Высокое качество — анодированный алюминиевый корпус, опциональная направляющая.
• Скорость — каретка может перемещаться с высокой скоростью без потери стабильности.

Конструкция и технические особенности

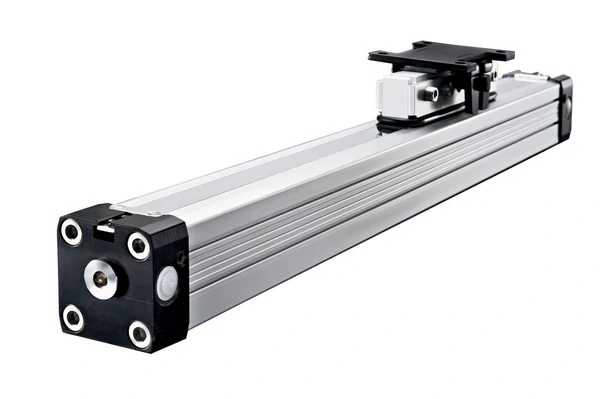

Бесштоковый цилиндр состоит из:

• разрезной втулки;
• уплотнённого поршня;
• каретки, перемещающейся вдоль алюминиевого профиля;
• пневматической амортизации;
• опциональных направляющих (роликовых, шариковых).

Варианты исполнения SmartLine

Применение бесштоковых цилиндров в промышленности

Благодаря своей гибкости и эффективности, линейные приводы используются в следующих отраслях:

• автомобилестроение: транспортировка шасси на конвейере;
• пищевая промышленность: позиционирование упаковок и контейнеров;
• машиностроение: перемещение заготовок;
• пластмассовая промышленность: резка плёнки и упаковочных материалов;
• мебельная отрасль: точная подача деталей.

Личный опыт использования линейных цилиндров

Мы внедрили серию SmartLine SLNP-G Ø25 с роликовой направляющей на одной из производственных линий для транспортировки пластиковых контейнеров. Рабочая длина хода составила 4200 мм, давление — 6 бар, а средняя скорость каретки — 0,9 м/с.

За 3 месяца эксплуатации отказов не было, а техническое обслуживание свелось к плановой проверке герметичности. Производительность линии увеличилась на 12% благодаря снижению времени на перемещение заготовки.

Транспортировка и хранение

Линейные приводы SmartLine требуют аккуратной транспортировки. При длине более 1000 мм они должны поддерживаться по всей длине. Запрещено размещать тяжёлые объекты поверх приводов. При длительном хранении необходимо защищать изделие от влаги, пыли и температурных перепадов.

Сравнение с альтернативами

Заключение

Бесштоковые пневмоцилиндры серии SmartLine — это решение, которое объединяет высокую технологичность, модульность, доступность и надёжность. Если вы ищете эффективный способ оптимизировать производство с минимальными затратами пространства и высокой производительностью — линейные приводы SmartLine именно то, что нужно.

Степанов Руслан
Главред AOinform
