Фланцевые поворотные затворы: надёжность, герметичность и универсальность

Иллюстрация / Фото: из отрытых источников

Содержание

• Типы фланцевых заслонок.
• Преимущества конструкции.
• Ассортимент: от ручных до промышленных решений.
• Конструктивные особенности и материалы.
• Принцип действия и управление.
• Застосування фланцевих заслонок.
• На что обратить внимание при выборе.
• Личный опыт: эффективность в действии.
• Преимущества в сравнении с другими клапанами.
• Часто задаваемые вопросы.
• Заключение и рекомендации.

Типы фланцевых заслонок

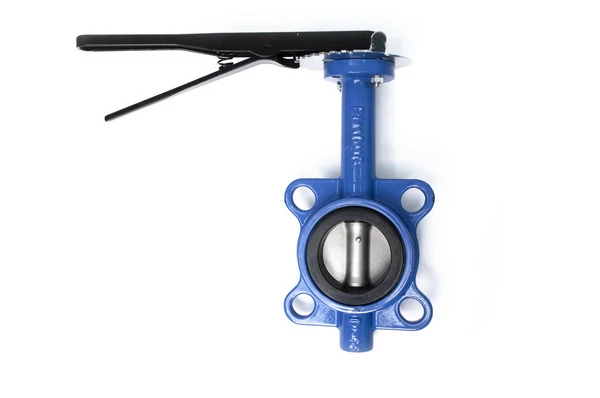

• Пластинчатые поворотные затворы — междуфланцевые клапаны без собственного фланца. Простая и недорогая установка между двумя фланцами с использованием длинных болтов.

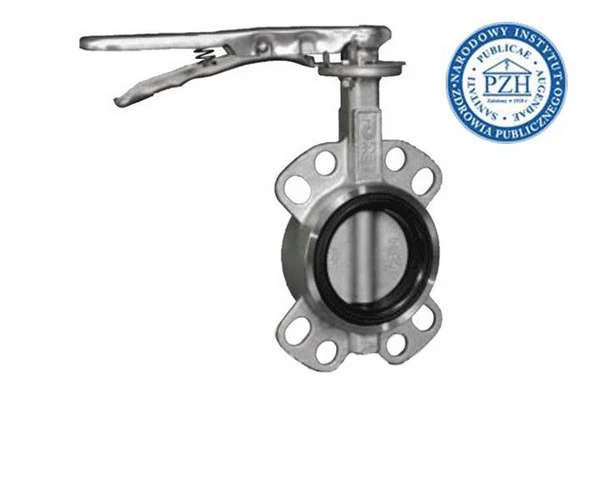

• Поворотные заслонки типа «вушко» — имеют резьбовые отверстия, позволяют снимать часть трубопровода без полной разборки. Подходят для сервисных систем, но снижают рабочее давление.

Преимущества конструкции

✔ Компактность и лёгкий вес.

✔ Универсальность применения.

✔ Высокая степень герметичности.

✔ Поддержка стандартов EN, ANSI, JIS.

✔ Простота автоматизации: электроприводы, пневмоприводы, редукторы.

Ассортимент: от ручных до промышленных решений

• ARTEMIS и THESIS — температура: -20…+160 °C, давление до 16 бар, уплотнения: EPDM, VITON. Размеры: DN 40–300. Крутящий момент: 11–576 Нм.
• ATLANTIS и ATLANTIS 40 — до 3250 Нм, размеры DN 40–600. Привод: рычаг или червячный редуктор. Уплотнения: NBR, VITON.
• POLARIS и POLARIS 40 — DN 40–600, давление до 16 бар. Подходят для воды, газа, воздуха.

Конструктивные особенности и материалы

Центрирующие и резьбовые отверстия, U-образные корпуса. Манжеты: EPDM, NBR, VITON, силикон, хлоропрен.

Материалы дисков: ковкий чугун, нержавейка, бронза, PTFE. Для коррозийных сред — покрытие пластомером.

Принцип действия и управление

Диск вращается на 90°, в закрытом положении — прижат к манжете, в открытом — обтекается средой.

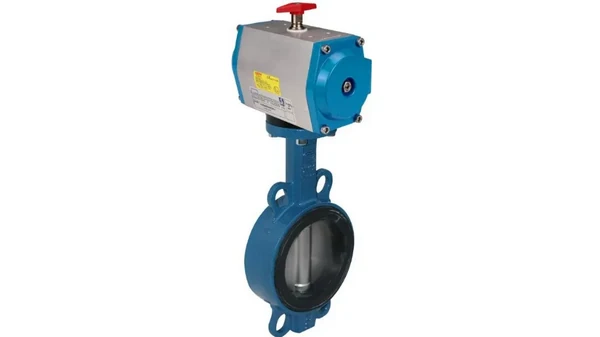

Типы управления: ручка, редуктор, пневмопривод, электропривод.

Может устанавливаться под землёй, возможна индикация положения.

Применение фланцевых заслонок

Промышленность, водоснабжение, химия, целлюлозная, энергетика, отопление, кондиционирование, пищевая отрасль, ВДЕ, металлургия и др.

На что обратить внимание при выборе

✔ Тип уплотнения и материал диска.

✔ Момент сопротивления.

✔ Тип управления.

✔ Антикоррозийная защита.

✔ Наличие конечных выключателей.

✔ Подземная установка и видимость положения.

Личный опыт: эффективность в действии

Клиент из химпредприятия установил серию ATLANTIS на пару (+150 °C, 10 бар). Работает более 2 лет без протечек. Экономия на обслуживании — 20%.

Преимущества в сравнении с другими клапанами

Часто задаваемые вопросы

Можно ли устанавливать заслонку под землёй?
Да, при наличии защиты и индикации положения.

Какая модель подходит для пара?
С уплотнением VITON или PTFE, выдерживающие до +160 °C.

Заключение и рекомендации

Фланцевые поворотные затворы — компактные, надёжные и экономичные решения для перекрытия и регулирования потока.

Узнайте подробнее о нашем ассортименте — и подберите клапан под свою задачу.
