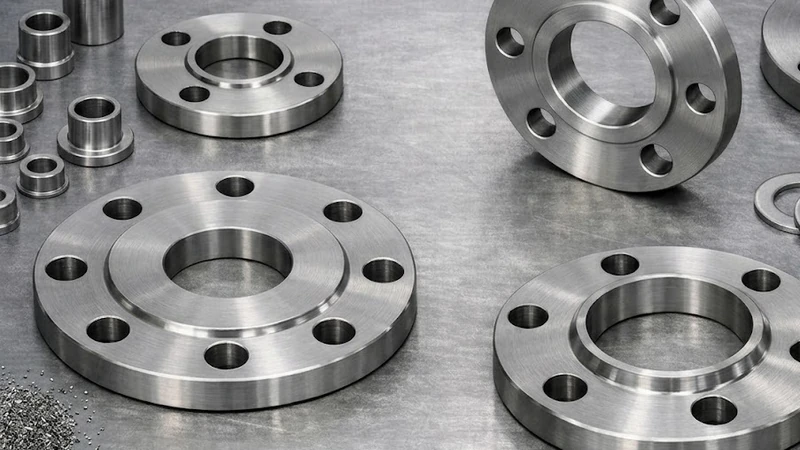

Плоские приварные фланцы: где применяют, в чем их особенности и что учитывать при выборе

Если и есть универсальный фланец, который будет выдерживать среднее давление и температуру, то это точно будет фланец приварной. Он, в отличие от воротникового, имеет доступную цену и отличается простым монтажом. А если его сравнивать со свободными фланцами, то он еще выигрывает в жесткости и герметичности.

Для каких сфер и задач он подходит

Сегодня фланец плоский используются везде, где требуются разъемные присоединения при умеренных давлениях. Основные отрасли:

1. Хозяйственно-питьевое и техническое водоснабжение (внутриквартальные и магистральные сети).
2. Подающее теплоснабжение и обратные трубопроводы с температурой до 150 °С.
3. Газоснабжение (низкого и среднего давления).
4. Нефтепереработка (для обвязки насосов и емкостей при давлении до 1,6 Мпа).
5. Пищевая промышленность (при условии, что продукция из нержавеющей стали).

Как правильно выбрать фланцы и что учесть

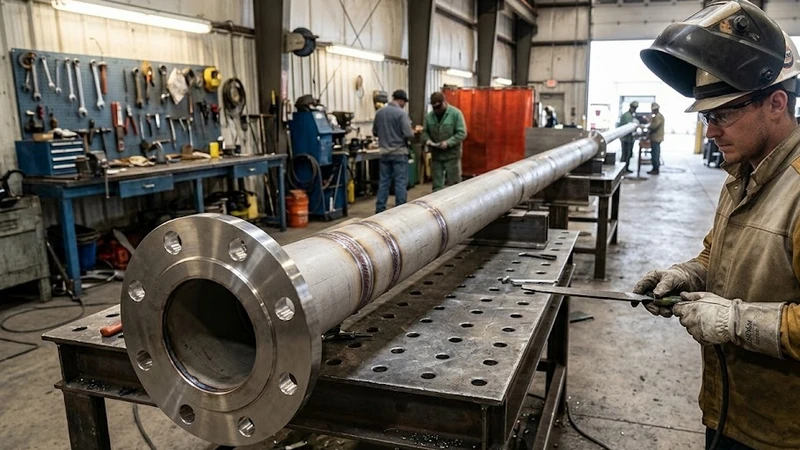

Их долговечность на 70% определяется правильным выбором материала и на 30% — соблюдением технологии присоединения (сварка должна проводиться профессионалом). Поэтому выбор стоит начинать именно с материала. Он должен одновременно обеспечивать свариваемость с трубой, стойкость к коррозии и сохранение прочности в рабочем диапазоне температур.

Для плоских приварных фланцев применяются следующие группы сталей:

• углеродистая. Самый распространенный вариант для систем водоснабжения, отопления и вентиляции. Марки Ст3сп и сталь 20 обладают хорошей свариваемостью и доступной ценой. Их рабочая температура — от –40 до +300 °С, давление — до 2,5 Мпа;
• низколегированная. Содержит марганец и кремний, что повышает прочность и ударную вязкость при отрицательных температурах (до –70 °С). Свариваемость — без ограничений, но требуется подогрев при толщинах свыше 20 мм;
• нержавеющая. Это отличный выбор для пищевой, фармацевтической и химической промышленности. Такие фланцы устойчивы к кислотам, щелочам и хлоридам, сохраняют герметичность присоединения даже в агрессивных средах;
• жаропрочная и хромистая. Выдерживает среды с температурой до 600 °С, поэтому чаще всего продукция из такого материала используется в энергетике и нефтехимии. Благодаря легирующим добавкам (молибден, ванадий) предотвращается окалинообразование и ползучесть металла.

Выбор марки стали должен учитывать не только среду, но и климатические условия монтажа, а также требования нормативных документов (ГОСТ 12820-80, ГОСТ 28759.2). Обязательно проводится входной контроль химического состава и механических свойств.

Сравнительная характеристика материалов для фланцев

Дополнительные критерии выбора

Помимо материала, также важно учесть условный проход. Он должен совпадать с внутренним диаметром трубы. Для DN 100-150 уточняйте наружный диаметр (по ГОСТ — разные исполнения под трубы 108, 114, 133 мм и т.д.). Условное давление выбирается с запасом 20-30% от максимального рабочего, а уплотнительная поверхность должна соответствовать среде. К примеру, для воды достаточно гладкой, для газа и пара потребуется шип-паз или выступ-впадина.

Наличие сертификата — обязательно. Требуйте у продавца паспорт с указанием марки стали, результатов механических испытаний и клейма ОТК. И не забывайте, что фланец и труба должны быть из свариваемых комбинаций — например, углеродистую трубу нельзя приваривать к нержавеющему фланцу без промежуточных вставок.

Качественный фланец плоский приварной при грамотном подборе материала и соблюдении технологии сварки прослужит не менее 15-20 лет даже в сложных условиях. Главное — не экономить на входном контроле и доверять монтаж только аттестованным специалистам. А если предстоит работа с агрессивными средами или экстремальными температурами — выбирайте легированные стали и обязательно проводите неразрушающий контроль каждого присоединения.

Частые вопросы (FAQ)

Чем плоский фланец отличается от воротникового?

Плоский фланец надевается на трубу и приваривается двумя швами, а воротниковый приваривается встык одним швом. Плоские модели дешевле и проще в монтаже, но выдерживают меньшее давление.

Какое максимальное давление выдерживает плоский приварной фланец?

Стандартные плоские приварные фланцы рассчитаны на номинальное давление до 2,5 МПа. Для более высоких нагрузок или экстремальных условий рекомендуется использовать воротниковые аналоги.

Можно ли приварить нержавеющий фланец к обычной стальной трубе?

Прямая сварка нержавеющей стали с углеродистой трубой без использования специальных переходных вставок или электродов строго запрещена. Это быстро приведет к разрушению сварного шва.

Как правильно подобрать размер плоского фланца для трубы?

При выборе детали необходимо ориентироваться на условный проход и наружный диаметр трубы. Они должны полностью совпадать, чтобы обеспечить идеальную стыковку и надежную герметичность.

Обязательно ли требовать сертификат качества при покупке?

Наличие паспорта изделия и сертификата с клеймом отдела технического контроля обязательно. Это гарантирует соответствие заявленной марке стали и обеспечивает безопасность эксплуатации.
