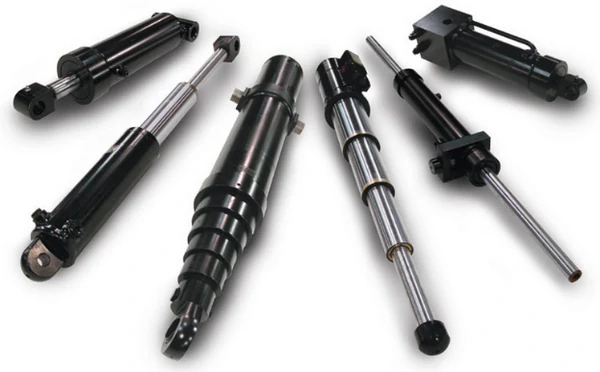

гидравлические цилиндры
Иллюстрация / Фото: из отрытых источников
В зависимости от особенностей конструкции гидроцилиндры делятся на 5 основных видов. Читайте подробности в статье.

Гидравлические цилиндры применяются в специальной технике и производственных механизмах, где необходимо осуществлять возвратно-поступательные движения. Чаще всего они используются в прессах, подъемниках, выдвижных опорах, кузовах самосвалов и других технологических устройствах. В настоящее время в Украине востребованы несколько видов гидравлических цилиндров, каждый из которых вы можете приобрести с гарантией качества в онлайн-сервисе Gidrotsilindr по ссылке https://gidrotsilindr.com.ua/ru/teleskopichni-hidrotsylindry/.

Гидравлические цилиндры — как они работают?

Гидроцилиндры являются двигателями возвратно-поступательного действия в цилиндрическом корпусе, которые используют энергию сжатого минерального масла для выполнения механической работы.

Чем больше диаметр корпуса, тем больше усилия может развивать цилиндр. Они являются исполнительными узлами гидравлической системы специальной техники и производственного оборудования. Гидроцилиндры изготавливаются из стали с защитным хромированным покрытием или слоем порошковой краски.

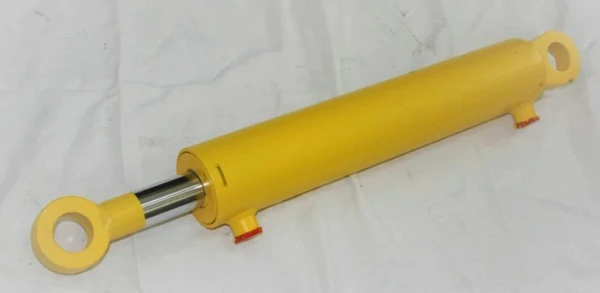

гидравлический цилиндр

Классификация гидравлических цилиндров

В зависимости от особенностей конструкции гидроцилиндры делятся на пять основных видов:

  1. поршневые;
  2. плунжерные;
  3. телескопические;
  4. мембранные;
  5. сильфонные.

Поршневые модели являются наиболее универсальными и распространенными. Внутри таких цилиндров находится поршень, соединенный со штоком. Поршневые цилиндры могут быть как одностороннего, так и двухстороннего действия.

В односторонних моделях гидравлическое масло подается в поршневую полость, заставляя шток двигаться под усилием только в одном направлении, а возвращение в стартовое положение осуществляется под действием силы тяжести или пружины. В двухсторонних гидравлических цилиндрах масло поочередно подается в поршневую и штоковую полости, заставляя шток двигаться под усилием как в прямом, так и в обратном направлениях.

гидравлические цилиндры

Плунжерные гидроцилиндры объединяют поршень и шток в один конструкционный элемент — он представляет собой цельный цилиндр, диаметр которого немного меньше внутреннего диаметра корпуса. Плунжерные гидроцилиндры могут быть только одностороннего действия, так как у них отсутствует штоковая полость.

Телескопические гидравлические цилиндры имеют шток, состоящий из нескольких секций разного диаметра, вставленных друг в друга по принципу секций телескопической трубы. Количество секций может достигать шести, а длина полностью раздвинутого штока значительно превышает длину корпуса цилиндра.

Гидроцилиндры мембранного и сильфонного типов встречаются на рынке Украины гораздо реже. В этих моделях шток перемещается не поршнем, а эластичной мембраной или сильфоном.
