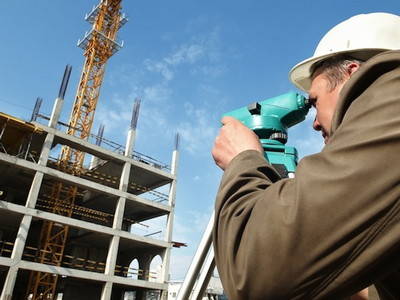

Исполнительная съемка для проведения канализации
Иллюстрация / Фото: из открытых источников

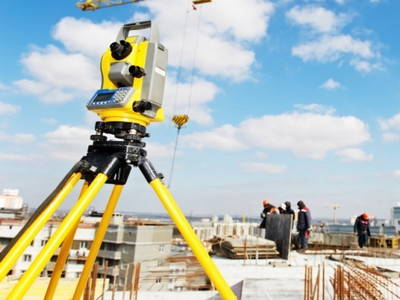

Базой для составления исполнительной схемы служат планы, которые были получены в результате топографической съемки местности
При строительстве дома или покупке недвижимости новому владельцу объекта приходится столкнуться с проблемой проектирования и монтажа канализационных коммуникаций. Для того чтобы составить договор с целью последующего подключения этих сетей, первым делом необходимо провести исполнительную съемку канализации.

Почему важно доверять исполнительную съемку канализации профессионалам?

В документах, по итогам проведения съемкам, отображаются вновь смонтированные трубы, коллекторы, колодцы с их привязкой к ландшафту местности и инженерным сооружениям объекта. Такие схемы составляются специалистами геодезических компаний с применением поверенных приборов. Особое значение в исполнительной съемке играет дата ее разработки. Необходимые замеры следует производить до окончательного закапывания коммуникаций, потому что спустя несколько недель металлические трубы можно будет найти только при помощи трассоискателя. Пластиковые трубы, имеющие диаметр менее 150 мм, обнаружить будет практически невозможно.

При выполнении съемки указывается расположение труб относительно забора, соседних домов, дорожных полотен, фиксируются повороты канализации, обозначаются диаметры труб и коллекторов. Благодаря точному указанию месторасположения коммуникаций возможно быстрое устранение порыва канализации без вызова специалистов. В исполнительной съемке канализации особое значение имеют отметки высоты геодезического контроля строительных работ. Они необходимы для соблюдения уклона, что дает возможность не устанавливать дополнительную насосную станцию для перекачки сточных вод и тем самым позволяет сэкономить денежные средства.

Геодезический контроль инженерных сетей

В состав исполнительной съемки входит:
  • топографический план с масштабом 1:500 или 1:1000 и указанием рельефа местности, существующие коммуникаций;
  • продольный профиль по оси сооружения;
  • планы и разрезы коллекторов, колодцев;
  • поперечное сечение колодцев и указание диаметра труб.
Базой для составления исполнительной схемы служат планы, которые были получены в результате топографической съемки местности. Контрольная съемка может быть полезна тем, что с ее помощью возможно проведение окончательных расчетов сметы строительства с последующим подтверждением необходимого количества труб и их месторасположения, исходя из существующих норм и стандартов. Особое значение на исполнительной схеме уделяется пересечению труб под зданиями и другими строительными сооружениями.

При подаче съемки и последующем ее согласовании, схема вычерчивается на специальной бумаге – кальке, после чего она подкладывается к основной документации. На техническом совете определяют все отклонения от проекта и возможность прокладки канализационной сети.
