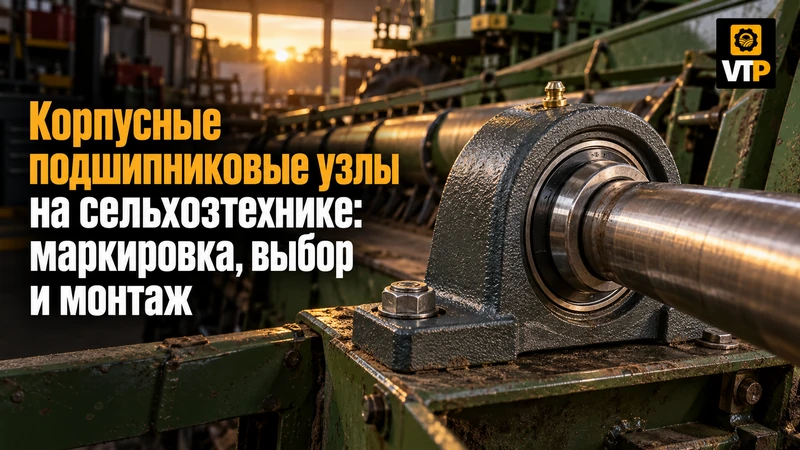

Корпусные подшипниковые узлы на сельхозтехнике: маркировка, выбор и монтаж

Шнеки, транспортёры, мотовила, валы высевающих аппаратов, вентиляторы зерноочистки — на сельхозтехнике десятки мест, где вал опирается не на подшипник в расточке корпуса машины, а на готовый корпусной узел. Такой узел крепится к раме двумя или четырьмя болтами, компенсирует неточность монтажа и быстро меняется. Ниже — как устроены эти узлы, как читать их обозначения и чем различаются способы фиксации на валу. Подбирать вкладыши и подшипники для сельхозтехники намного проще, когда понятна логика маркировки.

Из чего состоит корпусной узел

Узел включает два элемента:

• Вкладыш — однорядный радиальный шарикоподшипник с широким внутренним кольцом, сферической наружной поверхностью и встроенными уплотнениями. Часто имеет канавку и отверстие для подачи смазки.
• Корпус — чугунный, штампованный стальной, реже из термопласта или нержавеющей стали. Его посадочная поверхность тоже сферическая.

Сопряжение «сфера в сфере» позволяет вкладышу самоустанавливаться и компенсировать начальную несоосность посадочных мест на раме. Это не замена сферическому подшипнику: компенсация рассчитана на статический перекос при монтаже, а допустимый угол указывает производитель в каталоге. Основные размеры вкладышей и стопорных колец регламентирует ISO 9628.

Как читать обозначение: UC, UCP, UCF и другие

Самую распространённую систему обозначений используют японские и многие другие производители. Первые буквы описывают вкладыш, следующие — корпус, цифры — посадочный диаметр.

Основные типы вкладышей:

• UC — вкладыш с цилиндрическим отверстием и креплением двумя установочными винтами.
• UK — вкладыш с коническим отверстием под закрепительную втулку H.
• SA — вкладыш с эксцентриковым стопорным кольцом.
• SB — узкий вкладыш с установочными винтами для лёгких нагрузок.

Две последние цифры, умноженные на 5, дают диаметр вала в миллиметрах (для размеров от 04 и выше): UC 205 — вал 25 мм, UC 206-30 мм, UC 208-40 мм. Существуют и дюймовые исполнения, например UC 206-18 под вал 1⅛ дюйма.

Поэтому при замене узлов на технике американского производства, например John Deere или Case, диаметр вала проверяют штангенциркулем.

Обозначения INA

У INA собственная система. Серии GRAE, RAE, GE и E — вкладыши с эксцентриковым стопорным кольцом, буквосочетания в конце (NPP, KRR) обозначают тип уплотнений, а суффикс B — сферическую наружную поверхность. Число после серии соответствует диаметру вала: GRAE25-XL-NPP-B ставится на вал 25 мм, GRAE45 — на 45 мм. Корпуса INA обозначает своими индексами, поэтому при подборе аналога ориентируйтесь на диаметр вала, ширину внутреннего кольца и наружный диаметр сферы.

Способы фиксации на валу

От способа крепления зависят допустимые режимы работы узла.

Установочные винты

Два винта, расположенные под углом 120°, упираются в вал. Решение простое и работает при реверсе. Минус — винты оставляют лунки на валу, и при повторной установке узел может сидеть хуже. Винты затягивают с моментом, указанным производителем.

Эксцентриковое кольцо

Кольцо с эксцентричной расточкой надевают на выступ внутреннего кольца и проворачивают в направлении вращения вала до заклинивания, затем стопорят винтом. При правильном монтаже вращение только подтягивает соединение, поэтому вариант хорош для одностороннего вращения, но не рекомендуется при частом реверсе.

Закрепительная втулка

Коническая разрезная втулка с гайкой даёт концентричную посадку по всей окружности. Подходит для повышенных оборотов и реверса, следов на валу не оставляет.

Чек-лист выбора

При выборе проверьте:

1. Диаметр вала: метрический или дюймовый, фактический износ шейки.
2. Тип корпуса и расстояние между крепёжными отверстиями.
3. Способ фиксации: винты, эксцентрик или втулка — с учётом реверса.
4. Уплотнения: для пыльных зон — исполнения с дополнительным отражателем.
5. Наличие пресс-маслёнки, если конструкция предусматривает пополнение смазки.
6. Материал корпуса: чугун лучше штампованной стали переносит удары и вибрацию.

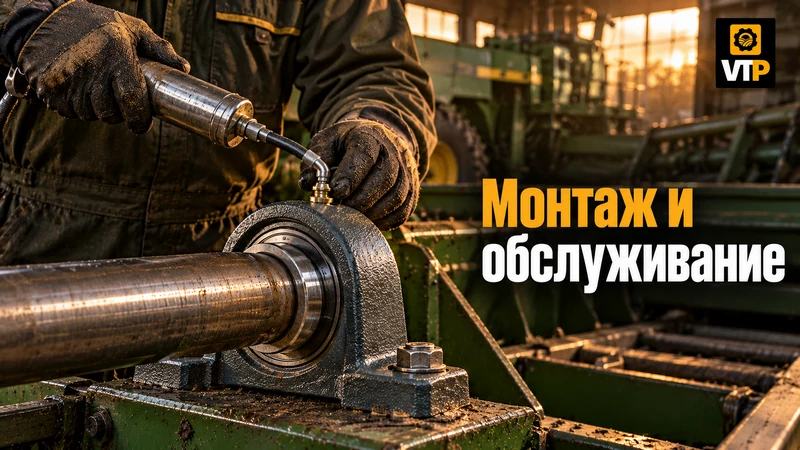

Монтаж и обслуживание

Основные правила:

• Вал очищают от заусенцев, ржавчины и лунок от старых винтов, проверяют диаметр по допуску, указанному в каталоге.
• Узел надвигают на вал без ударов по вкладышу; при тугой посадке усилие передают только на внутреннее кольцо.
• Сначала затягивают болты корпусов, проворачивают вал и убеждаются в отсутствии заеданий, затем фиксируют вкладыши — так меньше риск перекоса и осевого натяга.
• Смазку добавляют умеренно, чтобы не выдавить уплотнения; периодичность — по карте смазки машины.
• При замене вкладыша осматривают корпус: разбитая сфера или трещина в лапе — повод менять узел целиком.

Корпусной узел — один из самых ремонтопригодных элементов привода, если подобран по всем параметрам, а не только по диаметру вала.

Сверить маркировку и подобрать аналог можно в профильных магазинах запчастей, например в Винтехпостач, а ресурс узла после установки определяют правильный монтаж и своевременная смазка.

Частые вопросы (FAQ)

Как определить диаметр вала по маркировке подшипника?

Две последние цифры умножают на 5: UC 205 подходит к валу 25 мм, UC 206 — к 30 мм, UC 208 — к 40 мм. Для дюймовых исполнений вроде UC 206-18 диаметр лучше проверить штангенциркулем.

Чем отличаются узлы UCP и UCF?

UCP — стоячий корпус на лапах с креплением на два болта, его ставят на валы транспортёров и шнеков. UCF — квадратный фланец на четыре болта для опор на вертикальных стенках.

Какую фиксацию выбрать при реверсе?

При частом реверсе подойдут установочные винты или закрепительная втулка. Эксцентриковое кольцо рассчитано на одностороннее вращение.

Можно ли заменить только вкладыш?

Да, если корпус цел. Перед заменой его обязательно осматривают: разбитая сфера или трещина в лапе — повод менять узел целиком.
